Diseñado para el estudio de la hidrostática y la estabilidad de los buques, incluyendo balance, adrizamiento e inundación de algunos compartimentos
Incluye

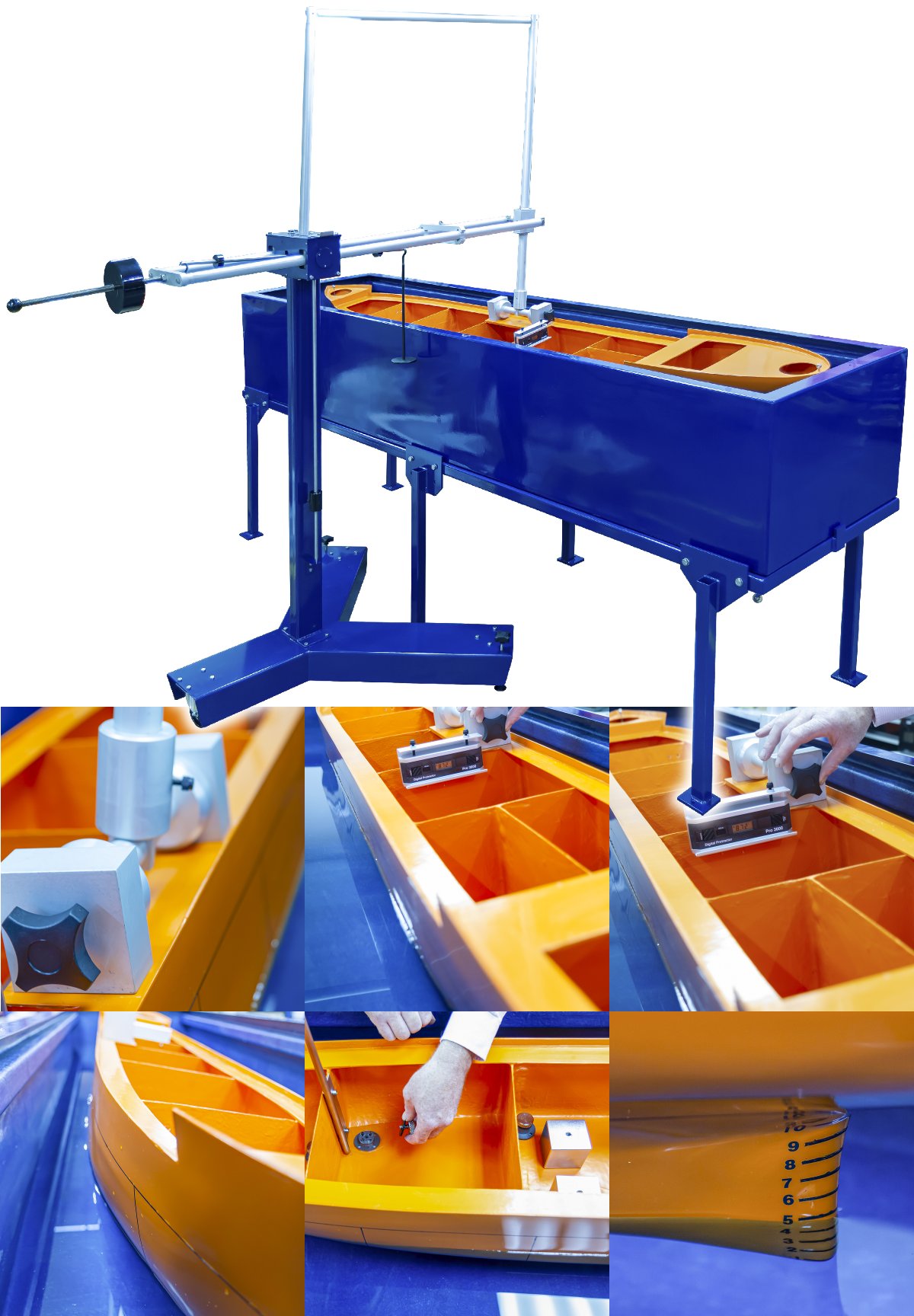

- Modelo a escala 1/70 de un buque de carga de masa 28.000 toneladas:
- Tabiques transversales estancos en posiciones representativas de los navíos reales
- Compartimentos equipados con válvulas de inundación individuales
- Construido de plástico reforzado con fibra de vidrio (PRFV)
- Depósito de agua
- Dinamómetro:
- De pie, con ruedas
- Se suministra completo con contrapesos
- Mide el momento adrizante del modelo pero no ejerce ninguna fuerza vertical sobre el mismo
- Sostiene el modelo en cualquier ángulo de escora dentro del rango de operación, pudiendo dejarlo libre para cabecear o fijando horizontalmente su eje de rolado
- Clinómetro:
- A baterías
- Rango 0 a 45 grados
- Manual detallado (en Inglés) con la información relativa a la estabilidad hidrostática y otros datos para los modelos de barco e incluye numerosos experimentos de gran valor educativo para los alumnos
Trabajos Prácticos incluidos en el manual
- Experimento de inclinación (el propósito es encontrar la posición vertical del centro de gravedad del modelo, KG, primero encontrando la altura metacéntrica transversal, GMT y luego usando los datos hidrostáticos para encontrar KMr y por lo tanto: KG=KMr-GM)
- Influencia de una superficie libre
- Estabilidad con ángulos grandes
- Influencia de una carga suspendida, (con el modelo de barco y grúa)
- Efecto de la inundación de varios compartimentos
- Experimentos de balanceo
Complementos recomendados
- Modelo de Remolcador NA8-14
- Modelo de Barco Grúa NA8-15
- Modelo de gabarra con base rectangular NA8-16
Datos relevantes para el transporte
- Dimensiones generales: 266 x 195 x 217 (h) m
- Volumen del embalaje: 3 m3
-
Pedir Cotización
Peso Bruto: 550 kg
