- Módulo para montar en el Túnel de viento subsónico con conexión a PC C15-10-A

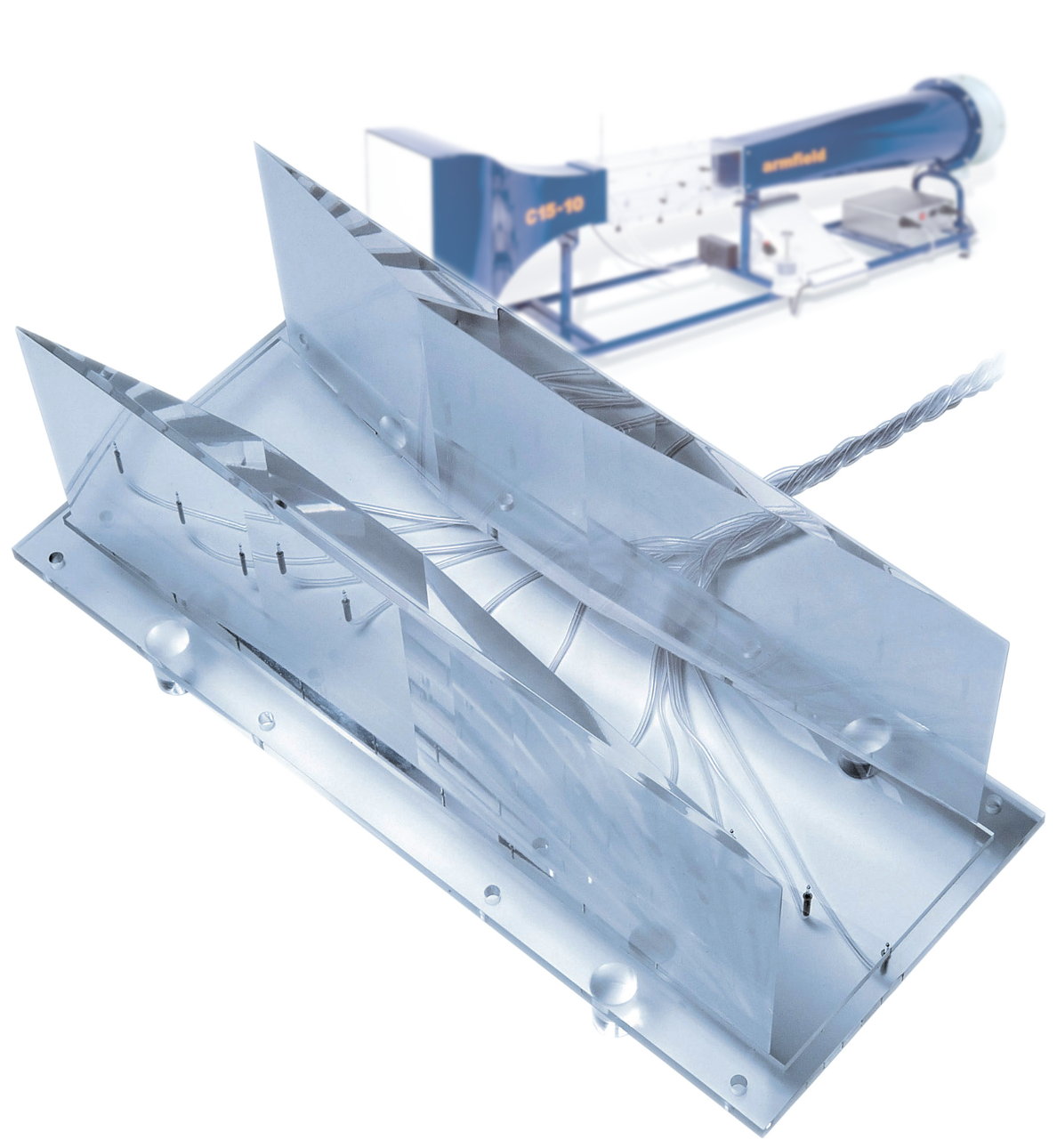

- Perfil de Venturi que se instala en la sección de trabajo del túnel a través de la base inferior extraíble.
- Incorpora 11 tomas de presión en el suelo, conectadas mediante tubería flexible a acoplamientos rápidos.
- El Venturi ocupa la altura total de la sección de trabajo, y la anchura varía entre 150mm (anchura total de la sección de trabajo) en la entrada y la salida, y 100mm en el centro.
- Fabricado con material acrílico transparente, lo que permitre una visualización perfecta.
- Si se utiliza solo, el C15-24 demuestra la variación de presión estática con el cambio de sección, pero si se utiliza conjuntamente con el tubo Tubo Pitot estático (requiere C15-11 o C15-12) C15-14, es posible hacer una demostración completa de la ecuación de Bernouilli.
- Ancho de la garganta 100mm
- Ancho aguas arriba/abajo 150mm
- Complemento requerido:
