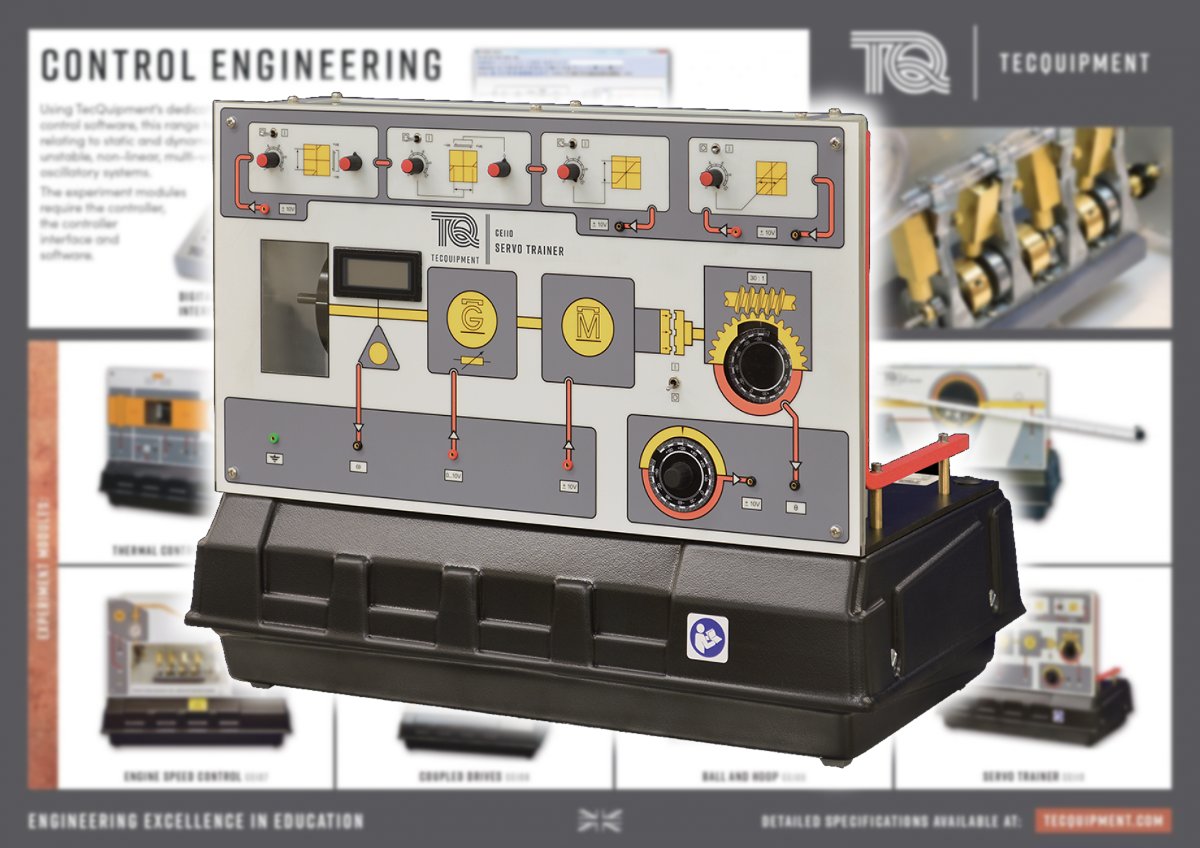

- Servocontrol de posición y velocidad de un motor de continua bajo diferentes condiciones de carga mecánica
- Destinado a estudios básicos y avanzados
- Aborda de manera realista los problemas de control de que se presentan en entornos industriales, de transporte y aeronáuticos
- Contiene un motor de CC, un generador de CC y un volante, todos montados sobre un mismo eje
- La velocidad del eje del motor se controla con señales de -10 a 10 V
- Un sensor óptico mide la velocidad y la muestra en un display digital montado sobre el panel
- El generador de CC carga de forma estática o dinámica al servomotor
- Un embrague eléctrico conecta o desconecta el eje a una caja reductora de 30:1 para efectuar estudios de control de posición
- Un control manual permite al usuario establecer un punto de ajuste de control de posición
- Para cambiar las condiciones de inercia del eje, este equipo incluye dos volantes intercambiables
- Para efectuar experimentos avanzados, se incluyen bloques circuitales adicionales que introducen de manera ajustable:
- Respuestas no lineales
- Histéresis
- Zonas muertas
- Saturación
- Estos bloques son importantes en estudios de sistemas de servo porque imitan problemas que ocurren en aplicaciones reales
- Requiere que el usuario cuente con uno de estos 2 controladores:
- Módulo de servicios con bloques de control analógico y digital, generador de funciones, setpoint, salida a PC y software CE120 ó
- Interfase digital para prácticas de Servocontrol y Control de Procesos CE122
- Cualquiera de los 2 controladores incluye una licencia de Software para prácticas de control CE2000
