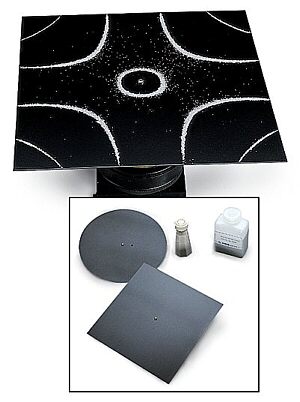

Juego de placas de Chladni (patrones estacionarios de ondas en 2D) WA-9607
  • Estudio detallado de vibraciones y modos de resonancia en objetos cuasi-bidimensionales
  • Análogo mecánico de una sección de guía de ondas

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Recursos on line

Página web
Generador de Tonos Online (utilitario gratuito)

Video en YouTube
Una de las vistas más lindas que encontramos de las placas de Chladni

Complementos requeridos

Para mostrar los fenómenos que aborda, este equipo necesita ser excitado mecánicamente con una señal periódica de frecuencia, amplitud y forma de onda controladas.

Esta excitación mecánica puede obtenerse con nuestros actuadores electromecánicos SF-9324 y WA-9857

Cualquiera de estos dos necesita, a su vez, ser alimentado con una señal eléctrica adecuada, la que puede obtenerse de alguna de las combinaciones siguientes:

Pequeño transformador 6VCA x 1A
Se obtiene una señal aproximadamente senoidal, con la frecuencia de red (50 o 60Hz) y amplitud constante.
Se trata de una opción de mínima y permitirá efectuar una cantidad limitada de experiencias.

Interfase/Datalogger GLX con su amplificador de potencia
PS-2002 y PS-2006
(completa autonomía y gran flexibilidad de forma de onda, frecuencia y amplitud)

Interfase UI-5000 con su software asociado
UI-5000 y UI-5400 o UI-5401
(gran flexibilidad de forma de onda, frecuencia y amplitud, requiere una PC)

Generador de señales con salida de baja impedancia
WA-9867
(autonomía y flexibilidad de frecuencia y amplitud)

Generador de funciones y buffer construido ad-hoc
Cualquier generador de funciones capaz de generar y resolver muy bajas frecuencias (del orden del 1/10Hz) acompañado por un amplificador seguidor que le permita suministrar potencia a una carga de baja impedancia (tal como el sencillo seguidor mostrado en la figura)
