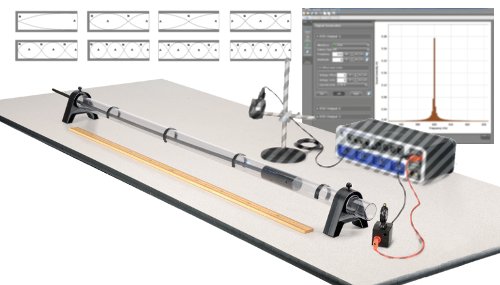

Tubo de Kundt c/pequeño parlante - Estudios de Resonancia en Columnas de Aire WA-9594
  • El tubo de Kundt es un dispositivo en el que se confina y perturba una columna de aire dentro de un cilindro, mientras que se buscan las condiciones que provocan su resonancia
  • A partir de mediciones simples de longitudes y frecuencias es posible deducir en primera instancia las características fundamentales de las ondas de sonido, pero con un análisis más detallado, también encontrar características físicas y termodinámicas de la mezcla de gases que componen nuestra atmósfera
  • El tratamiento matemático que describe la progación y reflexión de las ondas, la presencia y ubicación de nodos, la forma en la que la elasticidad o rigidez de la pared (compliancia) se transforma a cierta distancia en el ducto, cambios de fase, etc. es completamente análogo al que se usa para describir el comportamiento de ondas electromagnéticas en las líneas de transmisión, pero su manifestación es, en este caso, fácilmente asequible a nuestros sentidos y requiere elementos de medición sensiblemente menos onerosos. Podrán encontrar material de muy buena calidad académica, referidos a todos estos temas en https://tecnoedu.com/Download.php#Welti
  • Este tubo puede trabajar abierto o cerrado, cuenta con perforaciones en su trayecto que se pueden bloquear o no, su longitud efectiva se modifica con un émbólo y excita las vibraciones con un actuador electromecánico robusto y compacto
  • Solamente precisarán agregar:
    • Una fuente de excitación eléctrica (de las que tenemos una gran variedad disponible, pero que también podrán construir con un poco de bricolage y este utilitario gratuito: Generador de Tonos Online p/experiencias de Ondas y Vibraciones - Gratis Generador Tonos Online)
    • Y sus propios oidos o eventualmente un micrófono (en este caso recomendamos el PS-3227)

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Este equipo contiene las partes siguientes:

  • Tubo de Kundt - Estudios de Resonancia en Columnas de Aire WA-9606
  • Pequeño parlante p/usar con tubo de resonancia de Kundt WA-9605
Tubo de Kundt - Estudios de Resonancia en Columnas de Aire WA-9606
  • Investigación completa de los fenómenos de resonancia de una columna de aire
  • Puede trabajar abierto o cerrado
  • Pistón móvil
  • Versión muy mejorada de nuestros modelos anteriores (uno aprende con el tiempo...):
    • El pistón absorbe muy poca energía acústica, resultando en un sistema con un alto factor de mérito, anchos de banda pequeños y grandes amplitudes en las resonancias
    • El cilindro es de policarbonato (en lugar del tradicional acrílico): no se rompe, no se mella
    • La varilla que empuja al pistón es muy flexible: no se quiebra
    • Agregamos unos anillos desplazables para marcar con comodidad dónde están los nodos
    • Se pueden estudiar resonancias con extremo cerrado o abierto
    • La fuente de vibraciones puede ser un parlante (tal como el WA-9605) o un viejo diapasón o juego de diapasones (p. ej. SE-7342)
  • Incluye:
    • Tubo de resonancia de policarbonato de 1,2 m x 3,8 cm (dia), con pared de 1,6 mm
    • Pistón con mango flexible
    • Juego de 2 pies plásticos
    • Juego de 8 marcadores de nodo
  • Recomendamos acompañar por:
    • Pequeño parlante p/usar con tubo de resonancia de Kundt WA-9605
    • Interfase con generador de funciones integrado UI-5000 / UI-5001
    • Sensor acústico compatible con interfases de la línea Science Workshop CI-6506B
    • Software CapStone p/captura, análisis, procesamiento, modelización y graficación de datos, lic. p/1 puesto de trabajo UI-5401/UI-5400
  • También puede acompañar con esta alternativa más económica y portátil:
    • Pequeño parlante p/usar con tubo de resonancia de Kundt WA-9605
    • Generador de ondas senoidales c/amplificador incorporado WA-9867
    • Sensor inalámbrico de ondas sonoras y nivel sonoro PS-3227
    • Software SPARKvue para recolección y procesamiento de datos de interfases Pasco inalámbricas c/dispositivos Android SparkVue HD / PS-2401 / PS-2400

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Recursos on line

Página web
Generador de Tonos Online (utilitario gratuito)

Página web
Apuntes generales sobre ondas y vibraciones

Video en YouTube
Presentación y uso básico

Video en YouTube
Una bella obra de arte en la que se muestran muchos fenómenos de resonancia, entre ellos la de columnas de aire

Manual (doc)
Recomendaciones para el uso y análisis de datos del modelo afín WA-9612

Pequeño parlante p/usar con tubo de resonancia de Kundt WA-9605
  • Adecuado para los tubos de Kundt WA-9606 y WA-9594 (del que forma parte)
  • Con pie que facilita la alineación
  • Pequeño diámetro, adecuado para los tubos compatibles
  • Robusta conexión con ficha banana
  • Acepta hasta 10V de entrada

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
