Biología - Nivel Medio - Ecología

Biología - Nivel Medio - Ecología Conjunto de equipos con los que se pueden abordar algunos temas fundamentales de la Ecología: población, ecosistemas y ciclos
  • Ciclo de la energía
  • Ciclo y calidad del agua
  • pH del suelo, cursos de agua y lluvia ácida
  • Clima


      PS-2011 Interface inalámbrica Air Link p/adquisición de datos - 2 canales externos y 2 sensores incorporados: V y T
      UI-5401 Software CapStone p/captura, análisis, procesamiento, modelización y graficación de datos, lic. p/1 puesto de trabajo
      PS-2230 Sensor múltiple para examinar la Calidad del Agua: temperatura, pH, O2 disuelto y conductividad
      PS-2163 Sensor de humedad contenida en el suelo - Línea PasPort
      PS-2174 Sensor múltiple p/estudios meteorológicos: anemómetro, barómetro, higrómetro, termómetro Línea PasPort
      PS-2175 Sensor GPS - Línea PasPort
      PS-2196 Sensor óptico de Oxígeno en solución acuosa - Línea PasPort
      PS-2110 Sensor de Concentración de CO2 en Aire - Línea PasPort
      PS-2122 Sensor Turbidímetro - Línea PasPort
      PS-2177 Sensor Luxómetro - Línea PasPort
      PS-2130 Sensor de Caudal y Temperatura p/Cursos de Agua - Línea PasPort
      PS-2151 Sensor sumergible p/determinar Termoclinas - Línea PasPort
      ME-6668 Estudios Medioambientales - Ecozona Triple

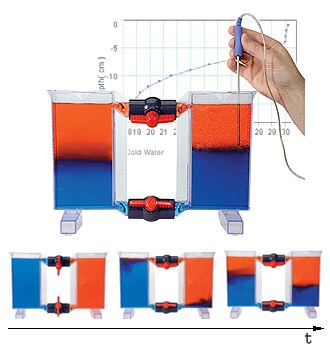

      ME-6816 Equipo experimental p/estudiar la circulación espontánea de líquidos por diferencias de densidad
      MD-250A Estación meteorológica semi profesional c/enlace GSM/GPRS y doble chip
Interface inalámbrica Air Link p/adquisición de datos - 2 canales externos y 2 sensores incorporados: V y T PS-2011

  • ¡Garantía Extendida 3 años para el equipo y 6 meses para la batería!
Software CapStone p/captura, análisis, procesamiento, modelización y graficación de datos, lic. p/1 puesto de trabajo UI-5401 Recursos on line

Video en YouTube
Introducción al uso de Capstone

Video en YouTube
Uso de Capstone y la interfase 850 como generador de señales

Video en YouTube
Uso de tablas, muestreo manual y cálculos rápidos

Video en YouTube
Reproducción en cámara lenta, normal o rápida de las mediciones. Captura de videos sincronizados y relacionados con la toma de datos. Variables calculadas y su uso

Página web
Centro de tutoriales y recursos sobre CapStone de Pasco Scientific

Manual (pdf)
Manual de usuario (de lectura cuasi lineal)

Video en YouTube
Ejemplo de uso: Física del Fútbol a través del análisis de video

Video en YouTube
Ejemplo de uso: más Física del Fútbol

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Aplicaciones típicas
    • Medir la velocidad del viento en una dirección dada al correr por una pista
    • Estudiar las alteraciones del viento y la presión atmosférica al aproximarse una tormenta
    • Recoger datos meteorológicos por períodos prolongados dentro o fuera del aula


  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

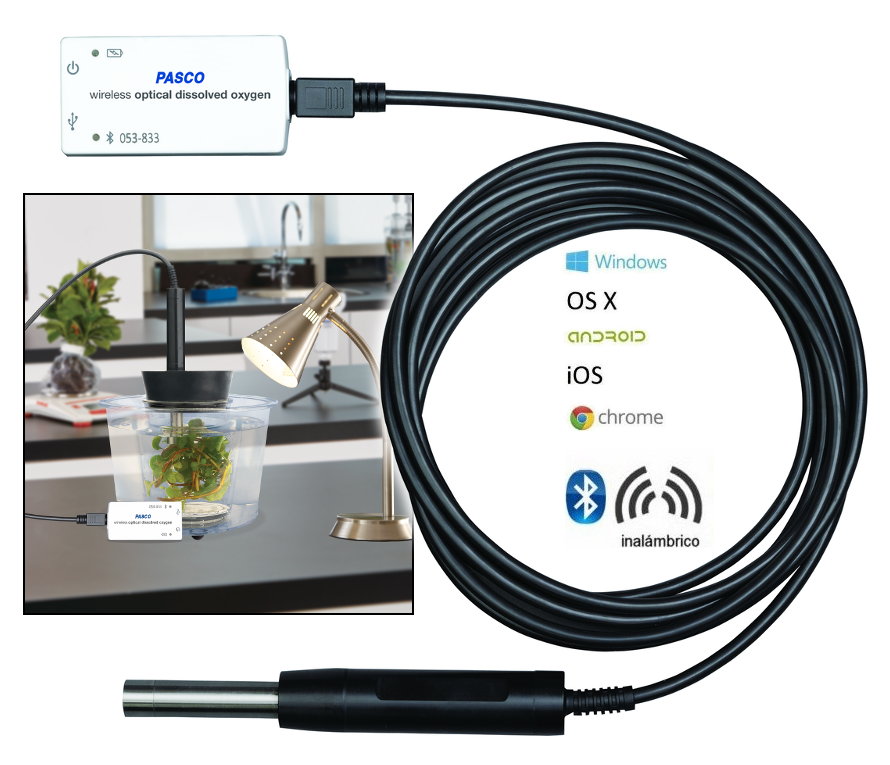

    Sensor óptico de Oxígeno en solución acuosa - Línea PasPort PS-2196 Recursos on line

    Video en YouTube
    Procedimiento para Calibrar (Inglés)

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort
    Estudios Medioambientales - Ecozona Triple ME-6668

    Complemento recomendado

    • Interfase o datalogger PasPort
    • Software CapStone CapStone
    • y uno o más de los siguientes sensores compatibles:
      • Calidad del agua (temperatura, pH, O2 disuelto, entrada p/electrodos de Iones) PS-2169
      • Concentración atmosférica de O2 (0-100%) PS-2126A
      • Concentración atmosférica de CO2 PS-2110
      • Temperatura (-35 a +135ºC x 1/2ºC) PS-2125
      • Meteorológico (presión barométrica, humedad relativa, temperatura y punto de rocío) PS-2154A
      • Turbidímetro para PS-2122

    Nota: la fotografía muestra la Ecozona (ME 6668) transformada en un pequeño bioterio, con algunos de los complementos sugeridos instalados

    • ¡Garantía Extendida 3 años!

  • Caso de Ejemplo II
  • Relación entre Humedad Relativa Ambiente y Temperatura a lo largo de un día

  • Caso de Ejemplo I
  • Evolución de las concentraciones de O2 y CO2 según las condiciones de iluminación ambiente
    Estación meteorológica semi profesional c/enlace GSM/GPRS y doble chip MD-250A Constitución
    • Cabezal centralizador
      • Acondicionamiento y digitalización de señales
      • Sistema de control
      • Sistema de comunicaciones con antena interna GSM de 10 dB
      • Sistema de energía auxiliar
      • Puertos de conexión a sensores, antena GSM externa y descarga de datos almacenados por USB
    • Sensores Meteorológicos
      • Anemómetro
      • Veleta
      • Pluviómetro
      • Higrómetro
      • Temperatura
      • Radiación solar
      • Presión atmosférica.
    • Soporte adaptador
      • Mástil
      • Bridas y alojamientos para soportar cabezal, panel solar y sensores básicos
      • También cuenta con una salida para cableado de antena externa GSM

    Características Mecánicas

    • Todos los elementos de la estación soportan condiciones severas de intemperie e incluso atmósferas corrosivas
    • Gabinetes totalmente estancos
    • Todos los elementos expuestos están acabados con pintura epóxica
    • No requiere de cajas adicionales de protección
    • Soporte integrado tipo mástil con regulación para panel solar y anclaje universal que permite alojar paneles solares de 15, 20 o 30 W

    Operatividad

    • Totalmente transportable y auto instalable
    • Con solo oprimir un botón entra automáticamente en servicio en menos de 3 minutos
    • Entrega datos en vivo y genera informes estadísticos con datos consolidados
    • Canal de comunicación GSM/GPRS
      • Conexión de datos full dúplex
      • Enlace hasta con DOS prestadoras de servicio de telefonía celular y transporte de datos
      • Selección automática del canal según disponibilidad de servicio
    • Antena de comunicaciones GSM interna de 10 dB y externa de 25dB, para regiones con mala calidad de señal
    • Memoria interna Micro SD de 8Gb con salida USB, que se puede descargar a cualquier PC sin adaptador alguno
    • Software asociado on line con plataforma multiusuario y servicio 7 x 24, que permite acceder al equipo desde cualquier lugar donde haya conectividad

    Flexibilidad

    • Dual SIM Card telefónico para reporte selectivo de múltiples prestadoras celulares
    • Cabezal centralizado de comunicaciones y placa de captura de datos expandible, que permiten agregar sensores y datos al canal sin grandes erogaciones
    • Gran variedad de accesorios opcionales:
      • Sensores: placas auxiliares para la expansión tanto interna como externa de sensores meteorológicos
      • Telemetría y control: accesorios que permiten la captura de información telemétrica y de acción directa
      • Energía auxiliar: permite la expansión tanto interna como externa mediante baterías y paneles solares diversos
    • Industria Argentina

    Recursos on line

    Manual (doc)
    Instrucciones de Armado y Uso Básico

  • Software compatible GlobalMet
    • Administra la operación, mantenimiento y captura de información proveniente de todas las estaciones de un usuario a través de un único programa de gestión
    • No es un programa instalable, se accede al mismo a través de un portal web
    • Plataforma multiusuario
    • Permite consultar tanto estadísticas históricas y como el estado del tiempo EN VIVO
    • Motor gráfico integrado con cartografía de capas, incluyendo en una de ellas al conocido GoogleMaps
    • Cuenta con el soporte físico del exclusivo datacenter de Satelitech
    • La misma plataforma y sistema de visualización puede gestionar de módulos de rastreo satelital vehicular MPA5I y MPA2DD, con lo que se puede asistir con información meteorológica automática a los vehículos afectados a tareas de búsqueda o emergencias, sirviendo de plataforma interactiva con las mismas para despachar o impartir contramedidas en situaciones de emergencia o catástrofes naturales. El sistema también es de gran utilidad para administrar los recursos disponibles, controlar el uso indebido de vehículos, conductas de manejo, etc.

  • Especificaciones Técnicas
  • Comunicaciones y datos
    • Modem: Cinterion EGS5 cuatribanda
    • SIM card: 2 zócalos, 2 prestadoras
    • Antena GSM: Interna 10dB / Externa 25dB (opcional no incluida)
    • Microprocesador: ARM9 de 300 Mhz
    • Memoria interna: RAM 512Kb
    • Flash: 1Mb
    • Memoria extraíble: SD card de 8Gb
    • GPS:Sirf IV / Glonnas activo de 32 canales.
    • GPS antena: Interna activa.
    • Sincronización horaria por GPS UTC
    • Puerto de datos para configuraciones USB tipo B
    • Puerto de datos para comunicación externa y expansión: RS232
    • Puerto de datos para sensores periféricos auxiliares:
      • 1 x I2C TTL
      • 1 x RS232 TTL
      • 1 x RS485 (opcional, no incluido)

    Sensores y captores

    • En torre:
      • Temperatura exterior: -40ºC a +65ºC +/-1%
      • Temperatura interior del cabezal: -40ºC a 65ºC +/-1%
      • Humedad: 1% al 99% sin condensación +/-5%
      • Pluviómetro: 0 a 9000mm +/-1mm
      • Anemómetro: 0 a 180km/hora +/-5%
      • Rango de presión atmosférica: 900 a 1080 hPa +/-1 hPa
      • Rango de luxómetro: 0 a 300.000Lux +/-5%
      • Rango de radiación: segmentado por 10 niveles
    • Cantidad máxima de torres por concentrador: 4
    • Rango máximo de transmisión entre el mástil y el cabezal: 100 m

    Cabezal

    • 1 receptor RF 433Mhz
    • 4 entradas detección de cruce por 0 para anemómetros por frecuencia 0 a 150hz
    • 4 entradas analógicas configurables 0 a 5v o 0 a 12V (1024 pasos de comparación)
    • 4 entradas digitales contadoras de pulsos con flanco programable (estable / biestable)
    • 1 Salida de relay para activación o comando de accesorios Max 10A
    • 1 Salida de relay para activación de balizas
    • Alimentación conjunto captor: Panel solar de 1 W con baterías recargables internas.
    • Alimentación conjunto cabezal concentrador: Panel solar de 18W con cargador para baterías 12 V 7 A, gel, recargables
