Destacado:
Equipamiento Educativo, Audiovisual... ¡y mucho más!

Este equipo contiene las partes siguientes:

  • Sensor de Fuerzas de alta resolucion (2 mN) PS-2189
  • Dinámica Lineal 1.2m (versión básica) ME-6955
  • Sensor de Movimientos Lineales por ultrasonido (p, v, a) PS-2103A
  • Accesorio p/estudiar choques elásticos con carritos y sensores de fuerza ME-8973
  • Juego de resortes blandos p/usar c/nuestros sistemas de Introducción a la Dinámica ME-8999
  • Rollo de cordel de Dacron p/experimentos de Física SE-8050

Sensor de Fuerzas de alta resolucion (2 mN) Pasco - PS-2189

Sensor de Fuerzas de alta resolucion (2 mN) PS-2189
  • Rango: +/- 50N
  • Resolución: 0.002N
  • Con botón de tara
  • Cuerpo de policarbonato
  • Celda de carga compensada, c/amortiguamiento crítico (p/evitar resonancias)
  • Varios dispositivos de sujección y alineamiento: nuez p/barra de 1/2 pulgada, agujeros pasantes p/diversos equipos Pasco, acanalado normal a la dirección de las fuerzas registrables, anillos p/toma manual

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Recursos on line

Video en YouTube
Presentación, montaje y consejos para su uso

  • Equipos complementarios

    •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Elementos incluidos
    ¡ATENCION! EQUIPO DADO DE BAJA

    • Dos carritos con ejes autoalineados, rodamientos de bajo rozamiento y chasis de policarbonato, uno de ellos con dispositivo disparador
    • Pista de aluminio rectificado, con huella de alineamiento (y sin escalas graduadas)
    • Dos finales de carrera ajustables
    • Nuez para hacer un plano inclinado con la pista, montándola sobre un soporte universal (no inlcuido)
    • Dos pesas de 250g
    • Pie de nivel ajustable

  • Experiencias sugeridas en el manual
    ¡ATENCION! EQUIPO DADO DE BAJA

    • Cinemática
    • Coeficiente de fricción
    • Segunda ley de Newton
    • Centro de percusión
    • Fricción dinámica
    • Conservación de la cantidad de movimiento
    • Choques elásticos
    • Fuerza variable en el tiempo
    • Fuerza constante en el tiempo
    • Aceleración en un plano inclinado
    • Conservación de la energía

  • Complementos sugeridos

    •
    • Seguramente podrá sacar mejor provecho de este equipo acompañándolo con un sistema de medición electrónico.
    • Le recomendamos visitar nuestras páginas dedicadas a las interfases, software y sensores:
      • Inalambricos (la opción estándar por su costo y comodidad, tanto para PC como para dispositivos móviles)
      • PasPort (menos económicos y un poco más incómodos, pero con opciones para medir una gran variedad de magnitudes)

    Sensor de Movimientos Lineales por ultrasonido (p, v, a) Pasco - PS-2103A

    Sensor de Movimientos Lineales por ultrasonido (p, v, a) PS-2103A
    • Mide distancias utilizando el tiempo de ida y vuelta de un eco ultrasónico
    • La interfase presenta las mediciones como posición, velocidad y/o aceleración
    • Rango: 15cm a 8m
    • Resolución: 1mm
    • Aplicaciones típicas: estudio de MRU, MRUV, MAS, MAC y p en choques

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Uso de este sensor p/estudiar un sistema masa-resorte considerándolo como un movimiento oscilatorio amortiguado

    Video en YouTube
    Ejemplo de uso registrando MRU s

    Archivo (pdf)
    Interesante manual de LauZ c/introducción, propuesta metodológica y detalle de 3 TPs

    Video en YouTube
    Ejemplo de TP: Conservación de la Energía Mecánica

    Video en YouTube
    Presentación y recomendaciones

  • Ejemplo de uso: Observación y caracterización de MRU y MRUV

    • Se deja bajar un carrito por un plano inclinado, en cuyo extremo está este sensor
    • DataStudio permite:
      • Recoger los datos
      • Generar simultáneamente gráficas de posición y velocidad
      • Encontrar (por el método de cuadrados mínimos) cuál es la recta que mejor se asemeja al conjunto de velocidades observadas y cuál es la parábola que mejor se asemeja al conjunto de alturas

  • Ejemplo de uso: Estudio de transformaciones energéticas

    • Con la misma disposición anteior, se solicita a DataStudio que efectúe y grafique las siguientes magnitudes calculadas:
      • Ep = m*g*(x*H/L) [el contenido del último paréntesis es igual a h]
      • Ek = 1/2*m*v^2
      • Em = Ep + Ek

  • Ejemplo de uso: Medición directa de g

    • Se suelta una pelota de basquet directamente debajo de este sensor
    • DataStudio permite:
      • Recoger los datos
      • Generar simultáneamente gráficas de altura y velocidad
      • Encontrar (por el método de cuadrados mínimos) cuál es la recta que mejor se asemeja al conjunto de velocidades observadas y cuál es la parábola que mejor se asemeja al conjunto de alturas

  • Ejemplo de uso: Verificación de correspondencia entre Impulso y delta p

    • Se se hacen chocar dos carritos mientras se miden simultáneamente sus velocidades y la fuerza interacción (con uno o dos sensores PS-2104
    • El datalogger GLX PS-2002 permite:
      • Recoger los datos
      • Operar con los datos para obtener una lectura directa de cantidad de movimiento e impulso
      • Graficar las variables bajo estudio
      • Comparar el impulso registrado durante la colisión con la variación de cantidad de movimiento de c/carrito

  • Ejemplo de uso: Estudio y caracterización de sistemas c/amortiguamiento

    • Se hace oscilar un carrito en un plano, generando un escalón como se muestra en la foto o sometiéndolo a excitaciones mecánicas senoidales de distintas frecuencias con un dispositivo externo
    • DataStudio permite:
      • Recoger los datos
      • Generar gráficas de posición vs t amplitud de oscilación vs frecuencia de excitación, etc
      • Medir sobrepasamientos, resonancias, etc

  • Equipos complementarios

    •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

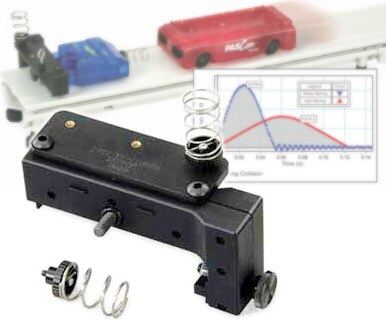

    Accesorio p/estudiar choques elásticos con carritos y sensores de fuerza Pasco - ME-8973
    ¡ATENCION! EQUIPO DADO DE BAJA
    Le sugerimos buscar otro similar en Mecánica en el laboratorio de Física

    Accesorio p/estudiar choques elásticos con carritos y sensores de fuerza ME-8973 Para medir las fuerzas presentes en un choque, muchas veces resulta difícil ajustar y alinear adecuadamente los sensores de fuerza con el resto del equipamiento interviniente.

    Este accesorio permite montar rápida y precisamente una variedad de experimentos relacionados con los principios de conservación en choques elásticos

    Aconsejamos utilizar las propiedades avanzadas de la calculadora de Data Studio para mostrar simultáneamente y contrastar el Impulso (Integral de F . dt) con la variación de la cantidad de movimiento (m . delta v)

    • Se encastra en cualquier pista dinámica PASCO
    • Con tornillos de fijación para el sensor de fuerzas (que puede ir montado sobre el accesorio o sobre un carrito)
    • 2 Paragolpes con resortes de diferente K

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
