Sensores con aplicación destacada en Ciencias Agropecuarias y Medioambiente

Conjunto de sensores seleccionados por su relevancia en prácticas de campo y laboratorio destinados a estudiantes de Ciencias Agropecuarias

Ejemplos de temáticas que se pueden abordar con los mismos:

  • Estudios de calidad del suelo
  • Algunos trabajos de tratamiento de aguas
  • Evaluación de la calidad del agua
  • Agua y pH
  • Respiración de las semillas
  • Pigmentos vegetales
  • Respiración y Fotosíntesis
  • Modelo de Ecosistema
  • Gases de efecto invernadero
  • Macromoléculas y calorías
  • Difusión
  • Meteorología

Detalle:

  • PS-3209 Estación meteorológica y sensor de variables ambientales con memoria, GPS y conexión inalámbrica por Bluetooth 4.0 BLE
  • PS-3553 Accesorio p/PS-3209: Aleta y base giratoria con pie trípode
  • PS-3228 Sensor inalámbrico de humedad en suelo
  • PS-7621A Conjunto básico de sensores inalámbricos para Ciencias Agropecuarias

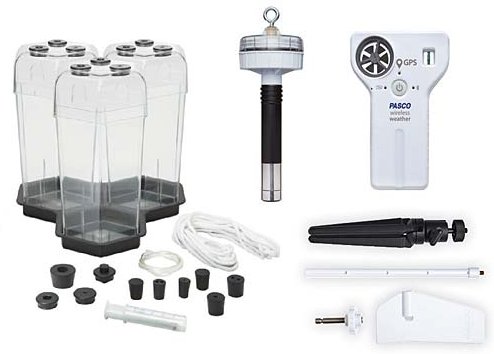

  • PS-7622A Complemento para el PS-7621A: Conjunto de sensores y accesorios
  • SparkVue HD Software SPARKvue para recolección y procesamiento de datos de interfases Pasco inalámbricas c/dispositivos Android
  • UI-5401 Software CapStone p/captura, análisis, procesamiento, modelización y graficación de datos, lic. p/1 puesto de trabajo
  • PS-3500 Adaptador Bluetooth 4.0 (BLE) a USB
Estación meteorológica y sensor de variables ambientales con memoria, GPS y conexión inalámbrica por Bluetooth 4.0 BLE PS-3209
  • Compatible con los potentes software para Windows CapStone UI-5400 / UI-5401 y PS-2400 / PS-2401
  • También se la puede programar e interrogar a través de la App gratuita SparkVueHD
  • Las formas de visualización de datos incluyen tablas, gráficas temporales, mímicos de instrumentos de tablero y gráficos georreferenciados sobre vistas aéreas
  • Con memoria propia y gabinete resistente al agua, no precisa estar atada a otro dispositivo para hacer registros prolongados
  • Acepta el agregado de una aleta y una base giratoria PS-3553 con los que se agrega la función completa de anemometría (de otra forma el equipo funciona como un anemómetro manual)
  • Variables medidas:
    • Presión barométrica: 225 a 825 mmHg x 0.02 mmHg de resolución y exactitud de 0.1 mmHg
    • Temperatura ambiente: -40 a 125 grC x 0,1 grC de resolución y exactitud de ± 0.2 grC
    • Velocidad del viento:: 0.5a 15 m/s x 0,1 m/s de resolución y exactitud del 3% de la lectura
    • Dirección: 0 a 360 grados, pudiendo indicarlos respecto del Norte magnético o geográfico
    • Humedad relativa ambiente: 0 a 100%, con resolución de 0,1% y exactitud de ± 2%
    • Magnitudes derivadas: punto de rocío, humedad absoluta, factor de enfriamiento del viento y humidex (medición análoga a la de la sensación térmica)
    • Iluminación: 0 a 130 mil lux
    • Indice UV: rango 1 a 12, con exactitud y resolución de 1
    • Altitud (tomada por el GPS): 0 a 18,000 m, con resolución de 1/2 m y exactitud de 2,5 (50% CEP)
    • Velocidad de desplazamiento (tomada por el GPS): 0 a 515 m/s, con resolución y exactitud de 0,05 m/s
  • Conexión para programación y transferencia de datos: Bluetooth 4 (BLE) y USB 2.0
  • Para agregar conectividad confiable por Bluetooth BLE a las computadoras de escritorio o portátiles recomendamos nuestro accesorio PS-3500
  • Batería recargable de polímero de Litio
  • Memoria para 30 mil medidas con todos los sensores
  • Autonomía de hasta 1 semana (dejando apagado el GPS)
  • Gabinete protector de acuerdo a estándar IP-64
Recursos on line

Video en Vimeo
Presentación de producto (en Inglés)

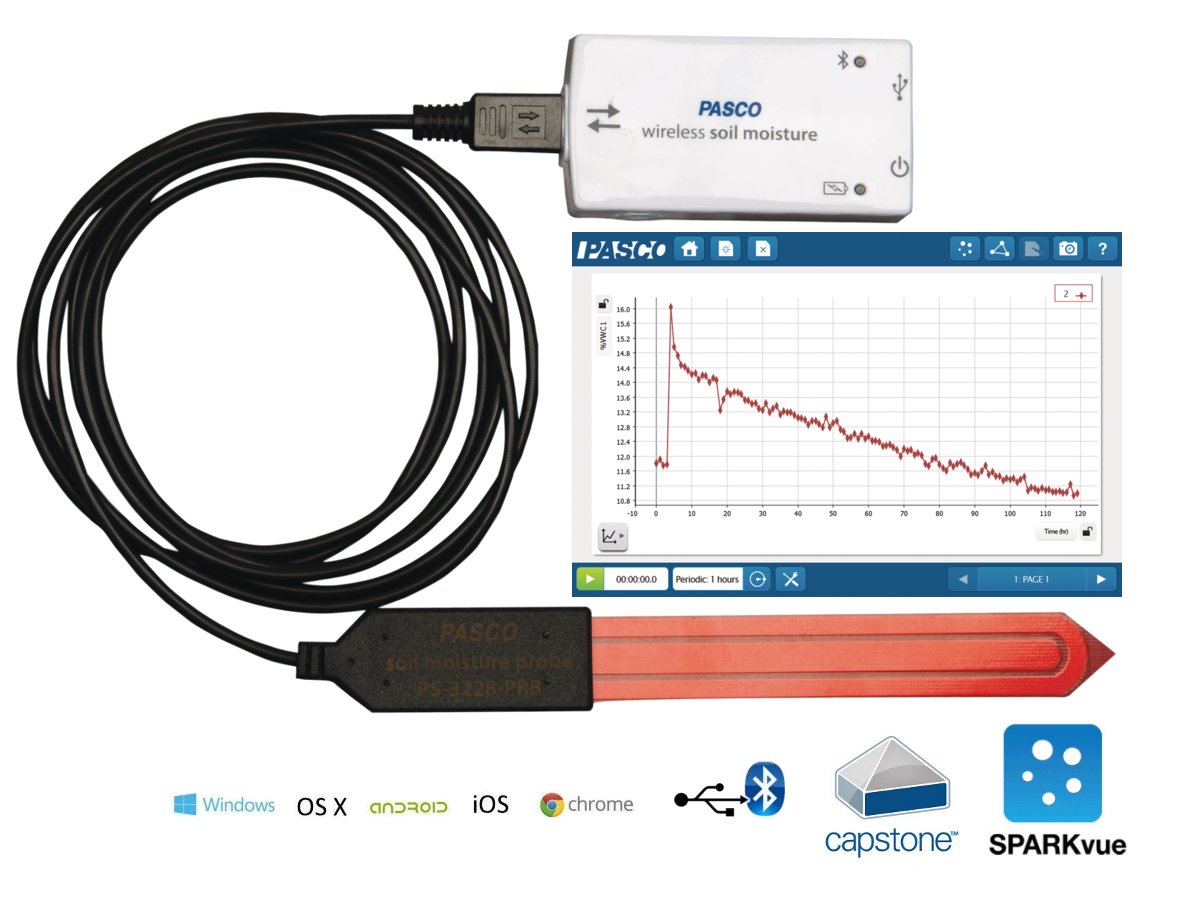

Sensor inalámbrico de humedad en suelo PS-3228
  • Mide el contenido volumétrico de agua en el suelo
  • Compatible de forma nativa con:
  • Libertad absoluta para presentar y procesar los datos de la manera que más convenga a los usuarios:
    • Tablas
    • Gráficos de registro
    • Histogramas
    • Funciones estadísticas
    • Funciones de regresión
    • Integración y derivación
    • y un largo etc.
  • Transmisión en vivo de las mediciones por conexión Bluetooth Low Energy) o USB y/o almacenamiento en memoria propia
  • Se pueden usar varias unidades para crear una matriz de sensores y tratar los datos de manera conjunta
  • Si las lecturas de memoria se toman con un celular que tenga GPS, las mediciones pueden resultar geolocalizadas de manera nativa
  • Äplicaciones típicas:
    • Monitoreo destinado al control de irrigación
    • Registro de la variación de humedad del suelo en períodos prolongados debido a la evapotranspiración y crecimiento
    • Investigar los efectos de distintos materiales de cubierta y estrategias destinados a preservar la humedad del suelo
    • Determinar la humedad óptima que cada especie precisa para germinar
    • Investigar qué niveles de baja humedad producen stress hídrico
    • Explorar la relación entre humedad, crecimiento y rinde
  • Rango: 0 a 45% del volumen en agua
  • Exactitud mejor que el 5%
  • Resolución del 0,1 %
  • La sonda y el registrador están vinculados por un cable de 2 m
  • Almacenamiento para 55 mil mediciones
  • Batería recargable por puerto USB, con una autonomía típica de 3 a 5 días

  • ¡Garantía Extendida 5 años!

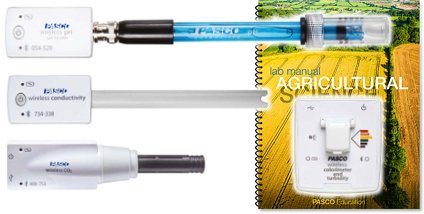

Conjunto básico de sensores inalámbricos para Ciencias Agropecuarias PS-7621A
  • Permite relevar y procesar las variables de mayor interés
  • Los datos de los sensores se pueden ver en vivo o ser extraidos de su memoria con casi cualquier teléfono Android o iPhone y la app grauita SparkVue HD
  • Los usuarios avanzados preferirán, tal vez, el programa CapStone para Windows UI-5400/UI-5401 y agregar un receptor PS-3500 para dotar a sus computadoras personales con BlueTooth BLE
  • Está disponible un kit de extensión PS-7622A que amplía el alcance de este conjunto
Recursos on line

Zip
Colección de Trabajos Prácticos sugeridos para este conjunto

Este equipo contiene las partes siguientes:

  • Sensor de pH inalámbrico c/datalogger. Acepta sondas ORP, selectivas de iones (ISE) y similares que entreguen mV por BNC PS-3204
  • Sensor Conductímetro inalámbrico c/datalogger PS-3210
  • Sensor de concentración de CO2 (dióxido de carbono) en aire, inalámbrico PS-3208
  • Colorímetro y turbidímetro inalámbrico PS-3215
Sensor de pH inalámbrico c/datalogger. Acepta sondas ORP, selectivas de iones (ISE) y similares que entreguen mV por BNC PS-3204
  • Rango: 0 a 14 pH
  • Resolución: 0,02 pH
  • Exactitud: 0,1 pH
  • Acepta la conexión de otros electrodos con conector BNC que entregan señales milivoltimétricas, p. ej:
    • Diversos electrodos selectivos de iones (ISE)
    • Potencial Redox (ORP)
    • pH plano
  • Batería tipo botón
  • Memoria para recolección autónoma de datos
  • Velocidad de muestreo programable
  • Comunicación: Nuevo Bluetooth 4.0 (ver reseña e instrucciones para conectar en conexión Bluetooth Low Energy)
  • Software compatible:
    • Software SPARKvue. Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales SparkVue
    • Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
  • Recomendamos revisar nuestra tabla de compatibilidad de hardware

  • ¡Garantía Extendida 5 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Recursos on line

Video en YouTube
Ejemplo de uso: cambios de pH y temperatura en la formación de ácido carbónico y liberación de CO2

Manual (doc)
Consejos para usar y maximizar la vida útil del electrodo transductor de pH

Video en YouTube
¿Cómo calibrar este sensor bajo SPARKVue?

Video en YouTube
¿Cómo calibrar este sensor bajo CapStone?

Video en YouTube
Receta para preparar una solución buffer para conservación de electrodos

Video en YouTube
¿Cómo restaurar la calibración de fábrica para este sensor?

Video en YouTube
¿Cómo poner rótulos o nombres a las mediciones para facilitar su revisión?

Video en YouTube
¿Cómo encontrar la concentración de H+ a partir de la medición de pH?

Video en YouTube
¿Cómo saber cuando llegó la hora de reemplazar el bulbo?

Sensor Conductímetro inalámbrico c/datalogger Pasco - PS-3210
¡ATENCION! EQUIPO DADO DE BAJA - Existe un reemplazo directo: Revise este link

Sensor Conductímetro inalámbrico c/datalogger PS-3210
  • Conductividad:
    • Rango: 0 a 20.000 microS/cm (las aguas de mar no pueden ser medidas con este aparato porque exceden su rango)
    • Exactitud: +/- 2% de la escala
    • Tiempo de respuesta: 95% del valor final a los 5 s
  • Temperatura:
    • Rango: 0 a 80 grC
    • Exactitud: +/- 0,5 grC
  • Cálculo de TDS (total de sólidos disueltos)
  • Compensación automática de temperatura en el rango de trabajo
  • Gabinete IP67
  • Batería tipo botón
  • Memoria para recolección autónoma de datos
  • Velocidad de muestreo programable hasta 10 Hz
  • Comunicación: Nuevo Bluetooth 4.0 (ver reseña e instrucciones para conectar en conexión Bluetooth Low Energy)
  • Software compatible:
    • Software SPARKvue. Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales SparkVue
    • Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
  • Recomendamos revisar nuestra tabla de compatibilidad de hardware
Recursos on line

Manual (doc)
Ejemplo de TP que se puede hacer con este sensor ¿Qué tan dura es el agua que usás?

Sensor de concentración de CO2 (dióxido de carbono) en aire, inalámbrico PS-3208
  • Rango: 0 a 100.000 ppm
  • Resolución: 2 ppm
  • Exactitud: +- 50 ppm y 5% de la lectura
  • Tiempo de respuesta: 90% del valor leido en 30 s
  • Efecto de la presión: 0,19% de la lectura por cada mm Hg
  • Batería recargable
  • Velocidad de muestreo programable
  • Comunicación: USB y nuevo Bluetooth 4.0 (ver reseña e instrucciones para conectar en conexión Bluetooth Low Energy)
  • Software compatible:
    • Software SPARKvue. Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales SparkVue
    • Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
  • Recomendamos revisar nuestra tabla de compatibilidad de hardware
  • Accesorios incluidos:
    • Cable USB
    • Pequeño recipiente plástico para toma de muestras
  • Algunas ideas para el uso didáctico:
    • Calidad del aire en recintos cerrados (aire viciado y demás)
    • Actividad celular (actividad de levaduras, activación de semillas, pequeñas plantas en la oscuridad, respiración de insectos, etc)
    • Fotosíntesis (alcanza con unas hojas de espinaca y un velador)
    • Circulación del carbón en un sistema (p. ej. Un terrón de suelo con alguna pequeña planta)
    • Respiración humana bajo distintas condiciones actividad física, tiempo de retención de la respiración, etc
    • Respiración de microbios y descomponedores del suelo
  • Accesorios disponibles:
    • Accesorio opcional para PS-3208: Juego de camisas y sellos O-Ring para hacerlo trabajar en soluciones acuosas PS-3545
    • Pequeña cámara p/estudios metabólicos ME-6936
    • Accesorio opcional para el sensor PS-3208: Caja con bahía de almacenamiento PS-3598
    • WI Sensor Charger PS-3599
    • Adaptador Bluetooth 4.0 (BLE) a USB PS-3500
Recursos on line

Video en YouTube
Primer uso y calibración

Video en YouTube
Ejemplo de clase a distancia con este equipo: Fotosíntesis

Video en YouTube
Trabajo práctico sugerido: Fotosíntesis y Respiración de los Vegetales

Video en YouTube
Respiración humana: CO2 vs tiempo que uno contiene la respiración

Colorímetro y turbidímetro inalámbrico PS-3215
  • Mide simultáneamente absorbancia y transmitancia sobre 6 longitudes de onda
    • 650 nm (rojo)
    • 600 nm (naranja)
    • 570 nm (amarillo)
    • 550 nm (verde)
    • 500 nm (azul)
    • 450 nm (violeta)
    • Ancho de cada banda: 40 nm
    • Rango de medición útil: 0,05 a 1,5 Abs x 0,03 Abs
  • Cada longitud de onda representa una región de la rueda de color ROYGBIV y se puede mostrar gráficamente a través del software de Pasco
  • Bajo consumo de energía => gran autonomía
  • Turbidímetro de altas prestaciones
    • Mide la luz dispersada a 90 grados del paso principal
    • Rango: 0 a 400 NTU +- 5%
  • Calibración sencilla
  • Portacubetas opaco que reduce las interferencias de la iluminación ambiente
  • Fuente de luz estabilizada
  • Comunicación: Nuevo Bluetooth 4.0 (ver reseña e instrucciones para conectar en conexión Bluetooth Low Energy)
  • Resistente a salpicaduras
  • Software compatible: todas las versiones de SparkVue (Windows, Android, iOS, Mac OS X, Chromebook y SparkElement)
  • Recomendamos revisar nuestra tabla de compatibilidad de hardware
  • Robusto: se puede usar tanto en el laboratorio como en trabajos de campo
  • Alimentación: batería recargable de polímero de litio
  • Aplicaciones típicas:
    • Relacionar aborción con concentración
    • Uso de la Ley de Beer para encontrar una concentración
    • Medición de la velocidad de una reacción química
    • Comparación de turbidez de muestras de agua de diversos orígenes
    • Medición de la velocidad de sedimentación de una muestra
    • Medición de la formación de precipitados
  • Incluye:
    • Cebezal de medición
    • Cable USB
    • 6 cubetas para colorimetría (con estrías en 2 de sus caras)
    • 4 cubetas para turbidimetría (lisas en sus 4 caras)
    • 2 portacubetas
    • Cubeta de calibración de turbidez con 100 NTU
  • Insumo disponible:
    • Repuesto/insumo p/espectrofotómetro PS-2600 y turbidímetro/colorímetro PS-3215: 100 cubetas y 20 tapas SE-8739
Recursos on line

Video en YouTube
¿Qué hay en la caja? ¿Cómo se calibra? ¿Cómo se usa?

Video en YouTube
Ejemplo de uso de este y otros sensores a campo para determinar la calidad del agua de un curso natural

Video en YouTube
Ejemplo de clase a distancia con este equipo: Ley de Beer

Este equipo contiene las partes siguientes:

  • Estudios Medioambientales - Ecozona Triple ME-6668
  • Sensor óptico de contenido de Oxígeno disuelto en solución acuosa, inalámbrico PS-3224
  • Estación meteorológica y sensor de variables ambientales con memoria, GPS y conexión inalámbrica por Bluetooth 4.0 BLE PS-3209
  • Accesorio p/PS-3209: Aleta y base giratoria con pie trípode PS-3553
Estudios Medioambientales - Ecozona Triple ME-6668
  • Tres zonas aisladas o interconectadas mediante ventanas y cordeles húmedos de paso de agua
  • Completamente compatible con nuestra línea de medición electrónica PasPort
  • Las mediciones se efectúan en tiempo real, sin abrir la Ecozona
  • Cada cámara encierra un volumen de aproximadamente 4,5 litros

Complementos recomendados

  • Sensor de concentración de CO2 (dióxido de carbono) en aire, inalámbrico PS-3208
  • Colorímetro y turbidímetro inalámbrico PS-3215
  • Sensor inalámbrico de concentración de O2 en aire, temperatura y humedad relativa ambiente PS-3217
  • Sensor de temperatura con datalogger y enlace inalámbrico PS-3201
  • Estación meteorológica y sensor de variables ambientales con memoria, GPS y conexión inalámbrica por Bluetooth 4.0 BLE PS-3209
  • Sensor de pH inalámbrico c/datalogger. Acepta sondas ORP, selectivas de iones (ISE) y similares que entreguen mV por BNC PS-3204
  • Sensor Conductímetro inalámbrico c/datalogger PS-3210
  • Software SPARKvue, Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales - Licencia 1 puesto PS-2401
  • En algunos casos (y según cuál sea el hardware de su PC) Adaptador Bluetooth 4.0 (BLE) a USB PS-3500

Nota: la fotografía muestra la Ecozona (ME 6668) transformada en un pequeño bioterio, con algunos de los complementos sugeridos instalados

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Caso de Ejemplo II
  • Relación entre Humedad Relativa Ambiente y Temperatura a lo largo de un día

  • Caso de Ejemplo I
  • Evolución de las concentraciones de O2 y CO2 según las condiciones de iluminación ambiente
    Sensor óptico de contenido de Oxígeno disuelto en solución acuosa, inalámbrico PS-3224
    • Rango: 0 a 20 mg / litro x 0,2 mg / litro o 0 a 300% x 1% de saturación
    • Velocidad de respuesta: 90% del valor final de un escalón a los 25 segundos
    • Máxima velocidad de muestreo: 1 Hz
    • Memoria para recolección autónoma de datos
    • Comunicación: USB y nuevo Bluetooth 4.0 (ver reseña e instrucciones para conectar en conexión Bluetooth Low Energy)
    • Batería de Litio-Polímero recargable a través del puerto USB
    • Software compatible:
      • Software SPARKvue. Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales SparkVue
      • Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
    • Accesorios incluidos: gancho, amortiguador de goma, tornillo para fijar a carritos Pasco y cable USB
    • Recomendamos revisar nuestra tabla de compatibilidad de hardware
    • Aplicaciones típicas:
      • Estudio de fotosíntesis
      • Estudio de respiración celular
      • Monitoreo de procesos de fermentación
      • Control de calidad del agua
      • Estudios de cuencas
      • Determinación de la productividad primaria
      • Modelos de ecosistemas
      • Estudios de la relación entre temperatura del agua y solubilidad del oxígeno
    Estación meteorológica y sensor de variables ambientales con memoria, GPS y conexión inalámbrica por Bluetooth 4.0 BLE PS-3209
    • Compatible con los potentes software para Windows CapStone UI-5400 / UI-5401 y PS-2400 / PS-2401
    • También se la puede programar e interrogar a través de la App gratuita SparkVueHD
    • Las formas de visualización de datos incluyen tablas, gráficas temporales, mímicos de instrumentos de tablero y gráficos georreferenciados sobre vistas aéreas
    • Con memoria propia y gabinete resistente al agua, no precisa estar atada a otro dispositivo para hacer registros prolongados
    • Acepta el agregado de una aleta y una base giratoria PS-3553 con los que se agrega la función completa de anemometría (de otra forma el equipo funciona como un anemómetro manual)
    • Variables medidas:
      • Presión barométrica: 225 a 825 mmHg x 0.02 mmHg de resolución y exactitud de 0.1 mmHg
      • Temperatura ambiente: -40 a 125 grC x 0,1 grC de resolución y exactitud de ± 0.2 grC
      • Velocidad del viento:: 0.5a 15 m/s x 0,1 m/s de resolución y exactitud del 3% de la lectura
      • Dirección: 0 a 360 grados, pudiendo indicarlos respecto del Norte magnético o geográfico
      • Humedad relativa ambiente: 0 a 100%, con resolución de 0,1% y exactitud de ± 2%
      • Magnitudes derivadas: punto de rocío, humedad absoluta, factor de enfriamiento del viento y humidex (medición análoga a la de la sensación térmica)
      • Iluminación: 0 a 130 mil lux
      • Indice UV: rango 1 a 12, con exactitud y resolución de 1
      • Altitud (tomada por el GPS): 0 a 18,000 m, con resolución de 1/2 m y exactitud de 2,5 (50% CEP)
      • Velocidad de desplazamiento (tomada por el GPS): 0 a 515 m/s, con resolución y exactitud de 0,05 m/s
    • Conexión para programación y transferencia de datos: Bluetooth 4 (BLE) y USB 2.0
    • Para agregar conectividad confiable por Bluetooth BLE a las computadoras de escritorio o portátiles recomendamos nuestro accesorio PS-3500
    • Batería recargable de polímero de Litio
    • Memoria para 30 mil medidas con todos los sensores
    • Autonomía de hasta 1 semana (dejando apagado el GPS)
    • Gabinete protector de acuerdo a estándar IP-64
    Recursos on line

    Video en Vimeo
    Presentación de producto (en Inglés)

    App gratuita SPARKvue para recolección y procesamiento de datos de interfases Pasco inalámbricas c/dispositivos Android SparkVue HD
    • GRATIS: se baja desde Google Play
    • Compatible con las interfases PS-2010, PS-2011, PS-3200, UI-5001 y sensores inalámbricos Pasco a través de Bluetooth y PS-2100A y PS-2009A a través de un puerto USB.
    • Aplicación de recolección, visualización y análisis de datos basada en sensor para el aprendizaje de la educación STEM (que integra ciencias, tecnología, ingeniería y matemáticas)
    • Además de recopilar datos en su propia tablet con Android, permite compartir en vivo los datos del sensor con otros dispositivos:
      • Android, iPad equipados con esta misma app
      • Computadora con Mac o Windows que cuenten con la versión rentada de SparkVue PS-2400 o PS-2401
    • Conecte cualquiera de los más de 70 sensores PASCO a través de nuestras interfases con Bluetooth
    • Vea el pH, temperatura, fuerza, nivel de dióxido de carbono y mucho más, ¡todo en tiempo real!
    • Aproveche las características integradas de su tablet o teléfono inteligente:
      • Capture imágenes y use nuestras herramientas de análisis
      • Mida y muestre en vivo datos de aceleración y sonido
    • Muestre datos en el formato que mejor se acomode a cada situación:
      • Gráfico x vs t o x vs y
      • Gráfico de barras
      • Instrumento de aguja
      • Display numérico digital
      • Cuadro
    • Construya pantallas personalizadas; combine en una sola pantalla varios displays, imágenes, videos, texto y/o preguntas/evaluaciones
    • Analice los datos con herramientas estadísticas incorporadas:
      • Mínimo
      • Máximo
      • Media
      • Desviación estándar
      • Recuento de muestras
      • Integral del área bajo una curva
    • Encuentre (automáticamente, por el método de cuadrados mínimos) el ajuste más adecuado a una selección de datos. Están disponibles 6 modelos de regresión, incluyendo las clásicas lineal y cuadrática
    Recursos on line

    Manual (pdf)
    Versión en Castellano del Manual de usuario del software Spark Vue

    Video en YouTube
    Lista de reproducción con colección de ¿Cómo hago para...? de Pasco para SparkVue

    Video en YouTube
    Ejemplo de TP: Conservación de la Energía Mecánica (Inglés con subtítulos)

    Video en YouTube
    ¿Qué hacer cuando hay pocos equipos y muchos usuarios? ¡Sesiones Compartidas!

    Video en YouTube
    Distintos tipos de sesiones compartidas: uso guiado y no guiado

    Video en YouTube
    Uso del SparkVue con sensores inalámbricos (Inglés con subtítulos en Castellano)

    Video en YouTube
    Cómo sincronizar datos almacenados en la memoria de dos sensores inalámbricos independientes

    Software CapStone p/captura, análisis, procesamiento, modelización y graficación de datos, lic. p/1 puesto de trabajo UI-5401 Algunas (solo algunas) de sus características
    • Poderoso, sus funciones están enfocadas específicamente al trabajo Experimental en Ciencias Naturales y lo atiende con herramientas no igualadas por ningún otro paquete
    • De corte eminentemente multimedial, soporta contenidos audiovisuales, integra el manejo de touch screens, interfase gráfica avanzada y variadas herramientas de análisis de mediciones directas y extraidas de videos
    • Compatible con todas las interfases Pasco que se conectan a la PC a través de un puerto USB y con los sensores inalámbricos Pasco
    • Abre también los archivos creados con DataStudio y GLX, planillas Excel exportadas como CSV, etc
    • Reune simultáneamente y trata de manera homogénea:
      • Mediciones de múltiples sensores, aún cuando estén conectados a distintas interfases, cada una con su propia velocidad de muestreo
      • Datos introducidos manualmente por teclado
      • Datos extraídos de videos (tracker de N objetos a elección del usuario)
      • Resultados de cálculos y procesos creados por Blockly
    • Presenta la información como:
      • Registrador/graficador
      • Osciloscopio
      • Analizador de espectros por FFT con función de zoom
      • Display digital
      • Instrumento de aguja
      • Tabla de valores
      • Gráfico vivo de barras analógicas (la altura de cada barra se corresponde en vivo con el valor actual de una medición)
    • Permite crear múltiples páginas, cada una con su propia configuración de toma de muestras y presentación
    • Análisis de imágenes y video:
      • Las mediciones admiten calibración cuando se conoce a ciencia cierta la dimensión de alguno de los objetos que aparecen en la escena
      • De cada imagen o secuencia se pueden seguir N objetos
      • Extracción automática de valores x e y, ángulos, radios y otras magnitudes espaciales a partir de fotografías o videos
      • Los datos generados se pueden tratar con el resto de las herramientas del software como si fueran datos tomados por los sensores
      • Los videos se pueden capturar simultáneamente con la toma de mediciones de los sensores, en cuyo caso su sincronización temporal es automática
    • Calculadora experimental:
      • Permite crear datos calculados a partir de mediciones y/o datos ingresados por teclado. P ej.: p = m v ó Ek = 1/2 m v^2 ó Impulso =Integral (F(t) dt), etc
      • Funciones avanzadas de tratamientos de datos: filtros de promedios móviles, derivadas, integrales, valores máximos, mínimos, etc.
      • Cálculos que vinculan datos de diferentes instancias de tomas de datos (muy útil para generar taras o plateaus)
      • Cálculos en cascada. P. ej: Lo = alguna cte; Elongacion = Lo - largo actual ; ElongacionUnitaria = Elongacion / Lo
      • Control del/los generadores de funciones a través de cálculos. P. ej: AccionCorrectora = kd*error + kd derivada(error)/dt + ki integral (error)
    • Activa, configura y comanda concurrentemente las salidas de los 3 generadores de funciones incluidos en la interfase UI-5000 o la salida única de la interfase UI-5001
    • Incluye el módulo de programación Blockly que pemite integrar y comandar todas las funciones de entrada y salida del hardware conectado a través de un entorno de programación estándar con bucles, contadores, variables, toma de decisiones, etc
    • Puede bajar el instalador de la última versión actualizada desde este link. Si ya cuenta con un número de licencia, la instalación será definitiva, en caso contrario, se habilitará una versión de prueba que funcionará por 30 días a partir de su instalación.
    • Permite hacer predicciones de comportamiento de fenómenos dibujando curvas a mano alzada sobre sus gráficos, visualizar datos en tiempo real y cotejar ambos sin más procesos
    • Incluye una biblioteca de 60 experiencias preconfiguradas (en Castellano)
    • Puede bajar el instalador de la versión de prueba desde este link y la última versión actualizada desde este otro. Si ya cuenta con un número de licencia, la instalación será definitiva, en caso contrario, se habilitará una versión de prueba que funcionará por 30 días a partir de su instalación.
      Pedir Cotización

      Dimensiones del embalaje: 0,01 x 0,21 x 0,15 m. Peso Bruto: 0,11 kg

    Recursos on line

    Video en YouTube
    Lista de reproducción dedicada exclusivamente a CapStone

    Video en YouTube
    Introducción al uso de Capstone

    Página web
    Centro de tutoriales y recursos sobre CapStone de Pasco Scientific

    Manual (pdf)
    Manual de usuario (de lectura cuasi lineal)

    Video en YouTube
    Uso de tablas, muestreo manual y cálculos rápidos

    Video en YouTube
    ¿Cómo extraer coordenadas, velocidades y otros datos automáticamente de videos?

    Video en YouTube
    Herramientas para mejorar mediciones ruidosas

    Video en YouTube
    Reproducción en cámara lenta, normal o rápida de las mediciones. Captura de videos sincronizados y relacionados con la toma de datos. Variables calculadas y su uso

    CapStone
    Ejemplos de uso potente de las posibilidades de cálculo y filtro de CapStone en tiempo real

    Video en YouTube
    Uso de Capstone y la interfase 850 como generador de señales

    Video en YouTube
    Ejemplo de uso: Física del Fútbol a través del análisis de video

    Video en YouTube
    Ejemplo de uso: más Física del Fútbol

    Adaptador Bluetooth 4.0 (BLE) a USB PS-3500
    • Si su computadora o dispositivo portátil no tiene un puerto Bluetooth 4.0 (BLE), pero cuenta un puerto USB libre, puede agregar este adaptador para hacerla compatible con nuestros sensores inalámbricos Pasco y los software SparkVue y/o CapStone

    Atención:

    • Este adaptador no reconoce dispositivos Bluetooth clásicos (los más viejos, que no son BLE)
    • Configuración correcta:
      • Instale la última versión de CapStone en su computadora antes de enchufarle este adaptador, en caso contrario Windows instalará una versión incorrecta de los drivers
      • Ingrese a Panel de Control => Administrador de Dispositivos => Puertos COM y LPT => El puerto que se haya vinculado con este dispositivo
      • Asegúrese de que el controlador asignado por Windows sea el de Bluegiga
      • Si así no fuera, deberá actualizarlos manualmente con los que se encuentran en C:\Program Files (x86)\PASCO scientific\Common Files\BLEDUsbDriver

    • ¡Garantía Extendida 5 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    ¿Qué hacer cuándo CapStone o SparkVUE no pueden ver los sensores inalámbricos de Pasco?
