MOTICAM 1000/2000/3000 Primera Puesta en Marcha - Manual Moticam
    Si usted ha adquirido alguno de los dispositivos de captura de imágenes para videmicroscopía mostrados en las fotografías de la izquierda (Moticam 1000/1001/2000/2001/3000 o 3001) es posible que la nota técnica siguiente le resulte de utilidad.

Hardware requerido - USB vs USB 2
  Como estas cámaras transmiten imágenes de alta resolución en vivo a las PCs, requieren una comunicación muy veloz.

Esta comunicación veloz es proporcionada por los puertos USB 2. Estas cámaras no funcionan con puertos USB tradicionales.

Desgraciadamente, el aspecto externo de los conectores USB y USB 2 es idéntico, por lo que no hay forma de diferenciarlos por simple inspección.

Para determinar si su equipo cuenta o no con puertos USB 2, puede:

  • Recurrir a la documentación de su notebook o placa madre
  • Pedir ayuda al especialista informático de su institución
  • Inspeccionar el Administrador de Dispositivos del Panel de Control de Windows
  • ¿Por qué no? confiar en la suerte. Si su computadora fue fabricada después del 2005, lo más probable es que ya cuente con puertos USB2

Sistema Operativo - Win XP en adelante

  • Las versiones de Windows anteriores al XP no cuentan con soporte para los puertos USB 2
  • Aún no contamos con software para Linux

Instalación del software Motic Images Plus

  • ¡Frene sus impulsos y no conecte su Moticam aún!
  • Inserte primero el CD en su máquina y siga los pasos que se muestran en pantalla. Las indicaciones son claras, y prácticamente no hay posibilidad de errores.
  • Una vez que concluyó la instalación, no retire el disco instalador de su unidad de CD y conecte su Moticam a algún puerto USB libre de su PC
  • Algunos ensambladores de PCs omiten conectar los puertos USB frontales de sus equipos o utilizan cables inadecuados, por lo que le recomendamos hacer las primeras pruebas con un puerto USB trasero

Drivers

  • Como todo dispositivo USB, las Moticam necesitan drivers (controladores)
  • Estos drivers están contenidos en el CD instalador del software Motic Images Plus, por lo que es muy importante instalar Motic Images Plus primero, dejar el CD en la unidad de disco y conectar la Moticam después
  • Si Windows no encuentra automáticamente los drivers, deberá indicarle la ruta manualmente
  • Cuando conecte su Moticam por primera vez, Windows le avisará que ha encontrado nuevo hardware
  • Siga pasos análogos a los que mostramos a continuación:

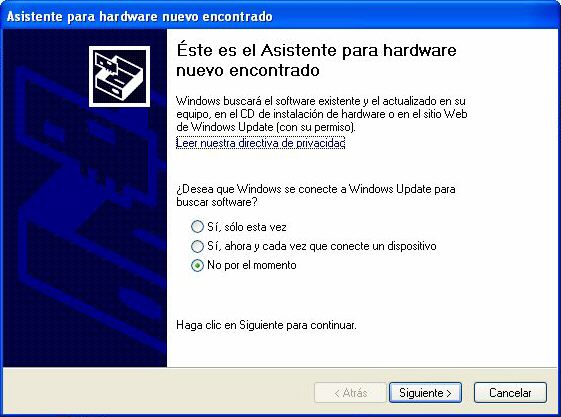

    Windows encuentra nuevo hardware y ofrece buscar los controladores en Internet. El usuario le dice que no use Internet esta vez.

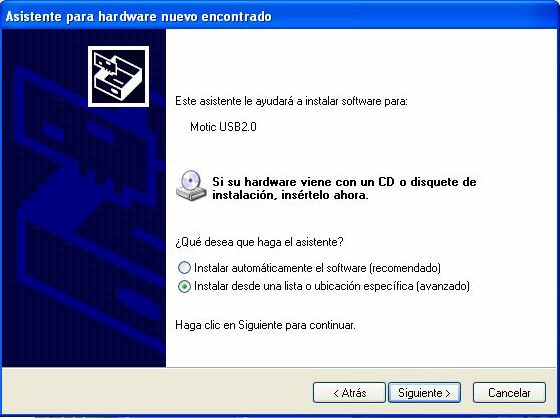

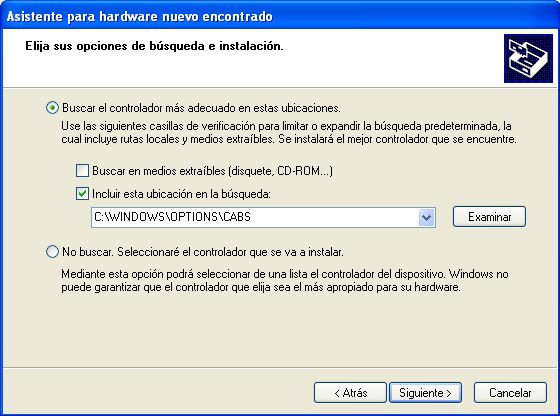

    Windows ofrece buscar el controlador más adecuado dentro del disco duro de la máquina. El usuario rechaza este ofrecimiento, porque el controlador aún no tuvo la oportunidad de ser copiado sobre el disco duro.



    Windows pregunta al usuario por la ubicación presunta de los controladores. Este decide indicar manualmente su ubicación exacta y hace click sobre el botón Examinar.

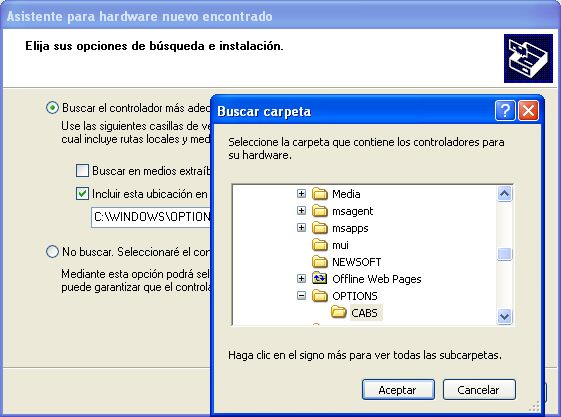

    Windows abre una ventana similar al explorador de archivos (por supuesto que parada en cualquier parte).

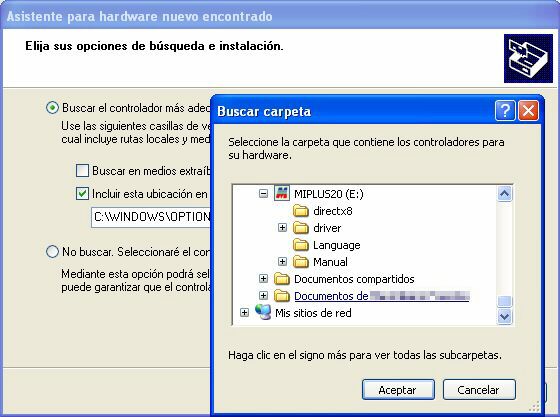

    El usuario pacientemente localiza y expande (haciendo click en el botón +) su unidad de CD.



    El usuario indica a Windows que los controladores requeridos están en la carpeta Motic MC Cammera V3

    En este punto hay que tener cuidado, porque el CD incluye los drivers de todos los dispositivos de captura de imágenes que Motic ha creado hasta el momento.

    El usuario debe elegir el controlador que corresponde a su equipo.

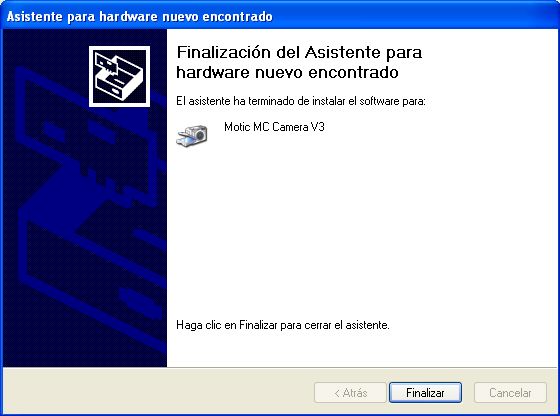

    Windows concluye exitosamente la instalación de los controladores.



Ajuste básico del Programa Motic Images Plus

  • El programa Motic Images Plus es compatible con una buena cantidad de dispositivos de captura de imágenes estáticas y móviles para videomicroscopía.
  • La primera vez que lo ponga en marcha deberá indicarle con qué hardware cuenta y cuáles son sus preferencias.
  • Siga pasos análogos a los que mostramos a continuación:

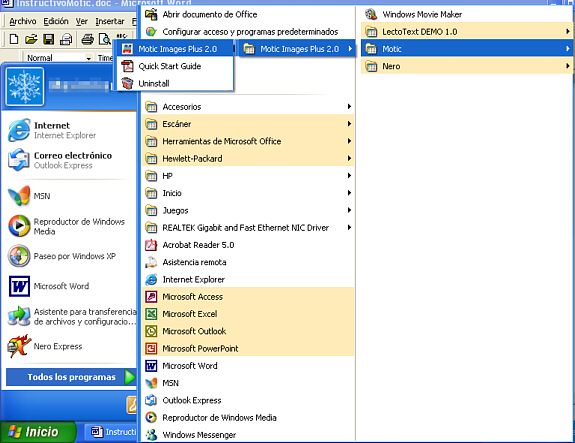

    Ubique el programa en el árbol del menú Inicio y arránquelo

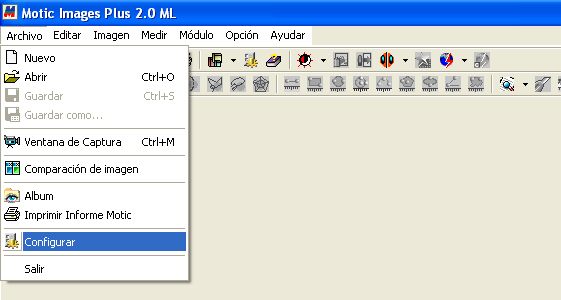

    Despliegue el menú Archivo y elija Configurar

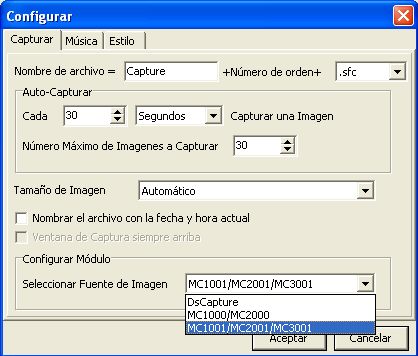

    Indique al programa de qué dispositivo tomará las imágenes. Si su cámara fue comprada después del 2007, deberá elegir MC1001/2001/3001 aún cuando el rótulo externo del equipo sea MOTICAM 1000, 2000 o 3000

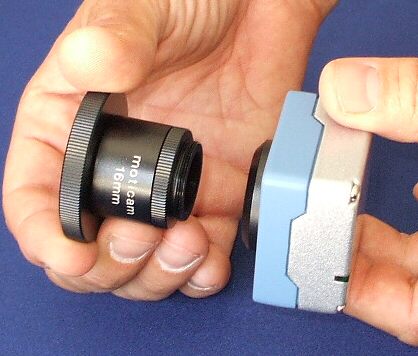

    Retire la tapa de protección de la cámara y enrosque en ella el objetivo provisto.

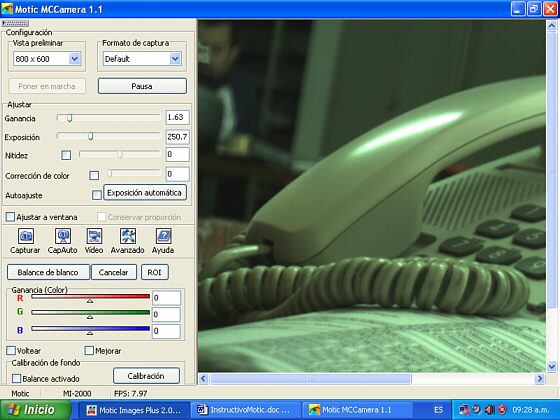

    Encienda la Ventana de Captura desde el menú Archivo o apriente Ctrl M
    Ajuste el foco y compruebe que puede tomar una imagen externa normal antes de encarar su montaje sobre un microscopio



¡Lea el manual del software!

  • Aún cuando el uso básico del Motic Images Plus es muy sencillo, solamente podrá obtener resultados profesionales conociéndolo en profundidad.
  • Junto con la cámara se provee un manual resumido en papel. Una vez instalado el software, podrá acceder al manual completo en formato PDF.
  • Le recomendamos invertir algún tiempo en el mismo y leerlo con atención. El popular método de prueba y error es muy poco adecuado con este conjunto.
  • Le serán particularmente útiles los capítulos dedicados a: balance de blanco, región de interés (ROI) y control de exposición.

Ejemplos de instalación


MOTICAM 1000/2000/3000 Primera Puesta en Marcha
