Desembalaje
  • Abra la caja de embalaje principal
  • Retire todas las cajas internas de accesorios y colóquelas en un lugar donde no molesten
  • Tumbe la caja sobre un costado, de manera que la bisagra de la tapa quede vertical
  • Retire los dos pernos de anclaje que sujetan el micrótomo al fondo de la caja, comenzando por el que ha quedado más abajo

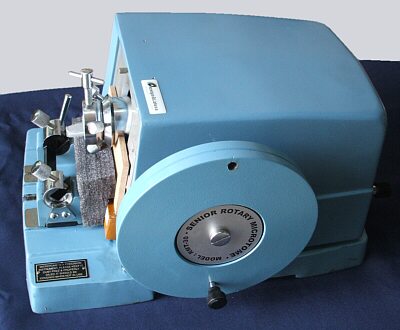

  • Coloque el micrótomo sobre una base firme

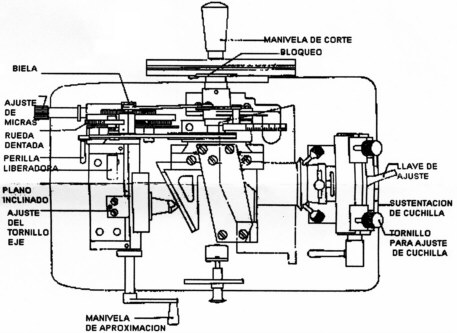

Identificación de Partes

Cuchilla
  • La cuchilla está cubierta con una caña metálica y una laca protectora

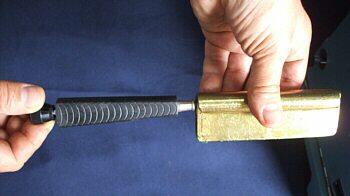

  • Atornille el mango de extracción en la cuchilla

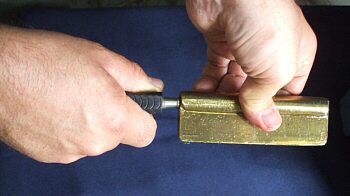

  • Tome firmemente el mango con una mano y la caña con la otra
  • Retire la cuchilla de la caña
  • Limpie la cuchilla, quitando todos los restos de la laca protectora
  • Utilice siempre el mango para manipular la cuchilla. Tenga en cuenta que la misma es muy filosa

Manija
  • Atornille la manija en el el plato

Liberación de mecanismos

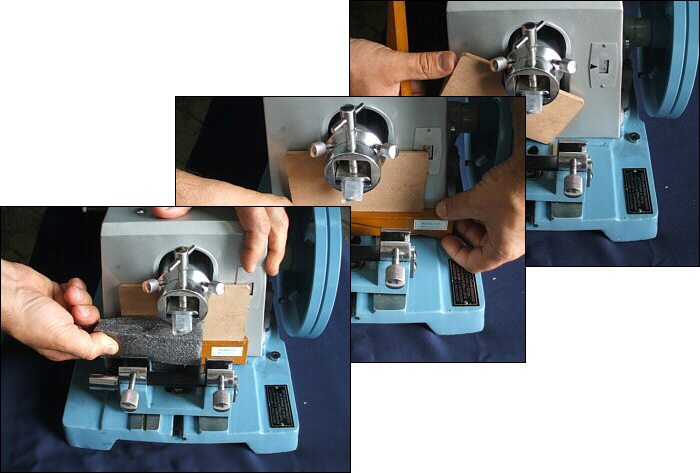

  • Retire, una a una, todas las protecciones y trabas del sistema mecánico

Portamuestras

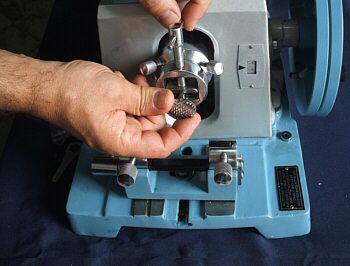

  • Elija uno de los portamuestras
  • Insértelo en el cabezal
  • Ajuste el prisionero

Limpieza, lubricación y traba
  • Levante la tapa, dejando el mecanismo interno a la vista
  • Asegúrese de que todo el instrumento está limpio
  • Lubrique el mecanismo con aceite de máquina, aplicándolo en los puntos marcados a tal efecto con pintura roja
  • Retire la traba del plato

Operación

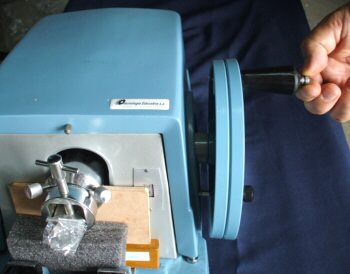

  • El micrótomo se acciona por medio de la manivela colocada en el plato del lateral derecho
  • El plato tiene una traba que debe ser liberada para poder accionarlo
  • Ningún micrótomo rotativo debería accionarse a más de 60 cortes por minuto (uno por segundo)
  • Cada tipo de muestra posee una velocidad de corte óptima, que el operador deberá determinar experimentalmente, y que depende del tipo de material a cortar, la inclinación y filo de la cuchilla, el espesor del corte y la temperatura ambiente entre otras cosas

Angulo de cuchilla
  • El lado interior de la cuchilla y el plano de movimiento el cabezal forman un ángulo, que en la literatura relacionada es llamado "ángulo de luz"
  • Los ángulos óptimos de corte, en la mayoría de los casos, están comprendido entre los 30 y los 80 grados

Desenganche y reenganche del sistema de alimentación
  • Cuando se alcanza el límite de la alimentación, el bloque de alimentación empuja una clavija que desengancha el su mecanismo de avance.
  • Para reengancharlo, simplemente rote la manivela en reversa hasta alcanzar el límiete, y tire de la palanca lateral hacia arriba.
  • La fricción del tornillo de alimientacion puede disminuir después de algunos años de uso del equipo, dando como resultado cortes de espesor irregular. Por esto el equipo incluye un aro de ajuste de fricción.
  • Incremente la fricción de la rueda retén girando el tornillo de cabeza cuadrada en sentido horario, no más de una vuelta por vez.
  • Dados los cuidados que se toman en la manufactura de este micrótomo, este tipo de ajuste será realmente poco frecuente.
  • Si ajustes simples no solucionan eventuales irregularidades de corte, se recomienda enviar el equipo a un service especializado.
  • La carcaza del equipo puede quitarse completamente, permitiendo un cómodo acceso de limpieza y lubricación a todas las partes de su mecanismo.

Cuidado y atención de las cuchillas
  • La falta de filo, o perfil irregular de las cuchillas son la razón principal de los malos cortes.
  • Si usa una cuchilla fija, manténgala siempre con el filo adecuado. Casi seguramente encontrará un afilador profesional en su zona de trabajo. Existen muchos talleres de afilado que agregan la especialidad de afilado de cuchillas de micrótomo a sus tareas habituales y atienden a hospitales, clínicas y laboratorios locales.
  • Si el afilado es un problema, también puede considerar la compra de un adaptador y cuchillas descartables. Recuerde que las que llevan el prefijo A son adecuadas para preparados duros, mientras que las que llevan el prefijo S son las mejores para los preparados blandos.

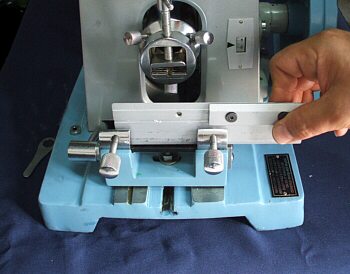

Adaptador para cuchillas descartables (accesorio opcional)
  • Retire la cuchilla original
  • Coloque el adaptador en su lugar
  • Ajuste el prisionero

Cuchillas descartables (insumo opcional)

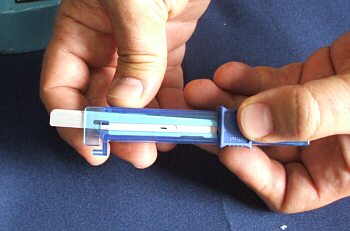

  • Con mucho cuidado, retire una cuchilla descartable del dispenser, usando el botón plástico

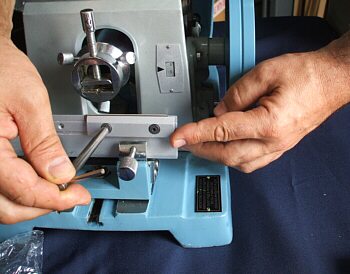

  • Afloje los prisioneros Allen con la llave provista

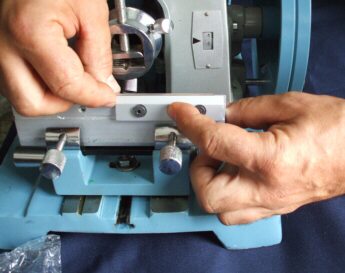

  • Coloque con cuidado la cuchilla descartable entre las mordazas
  • Asegúrese de que la cuchilla haya quedado asentada sobre el escalón del adaptador
  • Reajuste los prisioneros

Recomendaciones Finales
  • Es imprescindible que la superficie plana sea mantenida siempre libre de suciedad, y que esté lubricada con grasa neutro liviana (tipo Vaschino). Las superficies deslizantes deben estar siempre aceitadas (p. ej. con aceite "tres en uno").
  • Los micrótomos son instrumentos de precisión y requieren rutinas de mantenimiento preventivo. El equipo debe estar cubierto cuando no está en uso y mantenerse siempre limpio.
  • El medio de inclusión debe ser elegido correctamente, de acuerdo a su grano o estructura cristalina. La dureza de la parafina debe elegirse según la dureza del espécimen y la temperatura a la que se hará el corte, para prevenir una contracción inadecuada.
  • La sección del corte no depende de un sólo factor, sino de varios: la precisión del mecanismo del micrótomo, el filo de la cuchilla, preparación y temperatura de los especímenes y experiencia del operador. La microtomía, es en parte una técnica y en parte un arte.
